徑向前角與徑向離隙角於刀具切平面掃描量測方法

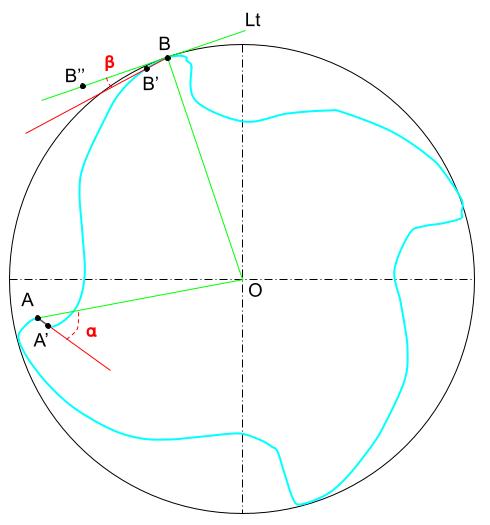

刀具切平面掃描角度量測方法如下圖所示：

徑向前角 (Radial Rake Angle, α)

1. 沿刀具旋轉方向掃掠，找到該刀刃最末點 A
2. 將點 A 與圓心 O 連線
3. 線 OA 與刀刃切削端第一個折線端點 A' 的夾角 ∠OAA' 即為前角 α

徑向離隙角 (Radial Relief Angle, β)

1. 找到刀具與包絡圓接觸點 B
2. 做點 B 與包絡圓切線 Lt
3. BB' 為刀具背隙端第一條線
4. 於 Lt 上背隙方向任取一點 B''
5. BB' 與 Lt 的夾角 ∠B'BB'' 即為離隙角 β
