資料映射

資料映射指，將外部資料對應於仿真路徑，使得仿真步(仿真步輸出資訊（Simulation Step Output）)可以索引外部資料。

外部資料包含智慧刀把、動力計，可依時間線性映射至指定刀具路徑及加工區域。

映射資料可用於檢視加工狀態、訓練銑削係數、校正銑削係數。

資料映射的形式

依據資料大小、應用情境不同，資料映射有多種形式。以資料量區分，仿真步對應外部資料可以一對一與一對多。

一對一映射

一對一映射指每個仿真步對應一個外部資料點，資料量與仿真步數量相同或相近。

一對一的資料映射方式：

執行CSV檔：適用控制器資料，每個步階對應一個CSV資料行
MapSingleByCsvFile：使用時間插值將CSV資料映射到加工步階

PlayCsvFile

執行CSV檔可以與一對多的資料映射協同使用，詳見執行CSV檔。

MapSingleByCsvFile

MapSingleByCsvFile(API) 讀取CSV檔案並使用時間插值將資料映射到加工步階。每個仿真步對應一個外部資料點（透過時間插值計算）。

Note

指令格式

MapSingleByCsvFile(<CSV檔案路徑>);

Tip

指令範例

// 讀取CSV檔案並映射到步階
PlayNcFile("NC/file1.nc");
MapSingleByCsvFile("Data/sensor.csv");

Note

此方法使用時間插值方式將CSV資料映射到加工步階，適用於需要將外部感測器資料對應到仿真步階的場景。每個仿真步會對應一個透過時間插值計算的外部資料點。

一對多映射

一對多映射指每個仿真步對應多個外部資料點，外部資料量遠大於仿真步數量（通常數十倍以上）。

一對多的形式適用智慧刀把、加速規、測力計等高採樣率資料。

一對多的資料映射可以直接對應真實加工時間全局映射，也可以對指定數控路徑及時間局部映射。

對應真實加工時間全局映射

可使用執行CSV檔或MapSingleByCsvFile作為前置，以獲取真實加工時間，csv檔案中須包含ActualTime欄位(ActualTime(API))。然後使用MapSeriesByCsvFile(API)映射外部資料。

此方法為一對多映射，每個仿真步會對應多個外部資料點。

Note

指令格式

MapSeriesByCsvFile(<檔案名>);

指定數控路徑及時間局部映射

資料映射需設定：指定輸入資料、指定NC路徑。

此方法為一對多映射，每個仿真步會對應多個外部資料點。

指定輸入資料

Note

指令格式

AddTimeDataByFile(<映射名>, <輸入檔案路徑>, <映射起點時間>, <映射終點時間>);

<映射名>為自訂之標記名稱，對應於指定NC路徑中的映射名。

時間資料格式為<時>:<分>:<秒>.<小數點後秒>；其餘資料格式為實數。

注意映射資料不會因撥放器重置而被清空。可以使用ClearTimeMappingData指令清空。

Note

指令格式

ClearTimeMappingData();

Tip

指令範例

ClearTimeMappingData();
AddTimeDataByFile( "lineA", "Mapping/sensor1.csv", "18:25:51.7100", "18:26:12.9910");
AddTimeDataByFile( "lineB", "Mapping/sensor1.csv", "18:26:30.5750", "18:27:12.2880");
PlayNcFile("NC/file1.nc")

指定NC路徑

Note

指令格式

//範圍(多行)資料映射
BeginSelection(<映射名>, <起點映射錨點旗標>, <起點偏置物件>);
EndSelection(<映射名>, <終點映射錨點旗標>, <終點偏置物件>);
//單行資料映射
LineSelection(<映射名>, <起點映射錨點旗標>, <起點偏置物件>, <終點映射錨點旗標>, <終點偏置物件>);

<映射名>為自訂之標記名稱，對應於指定輸入資料中的映射名。

可以使用BeginSelection與EndSelection作範圍(多行)資料映射：
- BeginSelection設置映射起點。
- EndSelection設置映射終點。
或是使用LineSelection作單行資料映射。

<映射錨點旗標>可以使用：

LineBegin 以該行運動起點為映射錨點。
LineEnd 以該行運動終點為映射錨點。
FirstTouch 以該行第一次接觸工件的位置為映射錨點。
LastTouch 以該行最後接觸工件的位置為映射錨點。

<偏置物件>是相對於錨點的偏移，可以使用：

null 無偏移。
ShiftTime_s 單位秒。正值為往後時間；負值為往前時間。
ShiftDistance_mm 單位mm。正值為往後位移；負值為往前位移。

指定NC路徑命令需在NC碼註解中執行，前置;@符號。

Tip

NC檔案範例

...
G00 G90 X-6. Y10.
G17 G01 Z-1. F600.
S50 M03
X13. F20 ;@LineSelection("lineA", FirstTouch, ShiftTime_s(2), LineEnd, ShiftDistance_mm(-1));
X25. F10 ;@LineSelection("lineB", FirstTouch, null, LastTouch, null);
...

Tip

NC檔案範例2

如果控制器不支援;符號作為註解，如FANUC控制器，則需將其引入註解範圍內。

...
G00 G90 X-6. Y10.
G17 G01 Z-1. F600.
S50 M03
X13. F20 (;@LineSelection("lineA", FirstTouch, ShiftTime_s(2), LineEnd, ShiftDistance_mm(-1));)
X25. F10 (;@LineSelection("lineB", FirstTouch, null, LastTouch, null);)
...

選區結束映射設定

EnableMapOnSelectionEnd(API) 設定是否在選擇結束時連帶執行映射。

Note

指令格式

EnableMapOnSelectionEnd = true; // 或 false

Tip

指令範例

// 啟用選區結束映射
EnableMapOnSelectionEnd = true;
BeginSelection("region1");
// ... NC 代碼 ...
EndSelection("region1"); // 連帶執行映射

// 停用選區結束映射
EnableMapOnSelectionEnd = false;
BeginSelection("region2");
// ... NC 代碼 ...
EndSelection("region2"); // 不連帶執行映射
Map("region2"); // 手動執行映射

Note

預設值為 true。當設為 true 時，EndSelection 會連帶執行對應的 Map 操作。

範例專案

範例專案：動力計訓練銑削係數

感測器資料檔案格式

輸入檔案格式為csv，須包含時間資訊，其餘資訊可選擇包含或不包含。

csv檔案需有標題列，欄位標題需用特定指示詞標示。部分欄位指示詞為方便性是多擇一。

時間：
- ActualTime
動力計：
- X方向力：
  - Fx
  - Workpiece.Fx
- Y方向力：
  - Fy
  - Workpiece.Fy
- Z方向力：
  - Fz
  - Workpiece.Fz
智慧刀把：
- X方向力矩：
  - Mx
  - Holder.Mx
- Y方向力矩：
  - My
  - Holder.My
- Z方向力矩：
  - Mz
  - Holder.Mz
加速規(可選)：
- Ax
- Ay
- Az

欄位可以包含其他外部資訊，如下例之CH1、CH2。

Tip

檔案範例

ActualTime,CH1,CH2,Mx,My,Mz
18:23:54.703,-0.00398,-0.00034,-0.02923,0.10733,0.00409
18:23:54.704,-0.00194,0.00285,0.04155,-0.04457,0.00448
...

串接控制器資料及感測器資料至數控路徑

因為機台加減速，模擬加工時間與實際加工時間會累積誤差，時間拉長了對不上。所以在資料映射時透過錨點做線性投影。

模擬步資料及控制器資料皆含檔案號行號，故可依此設定兩者相應錨點
控制器資料及感測器資料皆含實際時間，故可依此設定兩者相應錨點

串接後可使模擬步索引感測器資料。

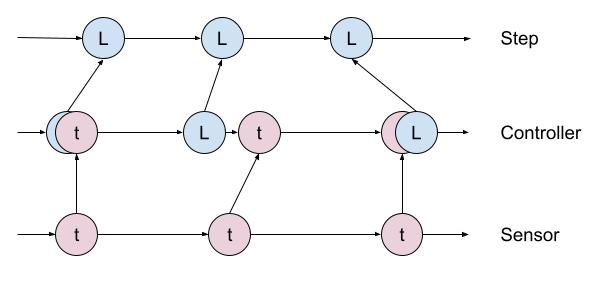

串接映射示意圖

如示意圖：

L = FileNo, LineNo 錨點
t = ActualTime 錨點

Note

為何使用兩層映射？

雖然可以直接使用執行CSV檔執行模擬，但控制器的採樣頻率有限，直接播放會導致模擬路徑失真。

透過系統解譯器解譯數控路徑（執行NC檔），再將控制器資料與感測器資料映射至模擬步，可獲得較精確的模擬路徑。

操作流程

依序使用兩指令串聯控制器資料及感測器資料至虛擬環境：

先使用 MapSingleByCsvFile 將控制器資料映射至模擬數控路徑
- 控制器資料至少包含 FileNo、LineNo、ActualTime
- 該指令會依 FileNo 及 LineNo 將 ActualTime 及其他控制器資料插補至模擬步中
而後使用 MapSeriesByCsvFile(API) 將感測器資料映射至模擬數控路徑
- 感測器資料至少包含 ActualTime
- 該指令會依 ActualTime 將其他感測器資料插補至模擬步中

Tip

指令範例

// 1. 使用系統解譯器解譯數控路徑（獲得精確的模擬路徑）
PlayNcFile("NC/machining.nc");

// 2. 映射控制器資料（含FileNo, LineNo, ActualTime）
MapSingleByCsvFile("Data/controller.csv");

// 3. 映射感測器資料（含ActualTime及感測器數據）
MapSeriesByCsvFile("Data/sensor.csv");

範例專案

範例專案：串聯控制器資料及感測器資料至模擬數控路徑並更新銑削係數
