元件組裝與錨點

錨點(Anchor)為組裝用途，幾何間的錨點重合則完成組裝。

嚴格來說，錨點不是一個點，而是一個座標系，兩座標系相等需要原點一致，旋轉方向一致。

Note

錨點組裝範例

如下圖，存在兩組件，每組件存在兩個錨點，分別為{AnchorA,AnchorB}及{AnchorC,AnchorD}。 兩組件以AnchorB及AnchorC重合完成組裝。

工作臺錨點與工件錨點

工件與夾具皆存在一點為工件錨點(WorkpieceBuckle)、機台與夾具皆存在一點為工作臺錨點(TableBuckle)，用來組裝工件、夾具、機台。

Note

工件夾具組裝範例

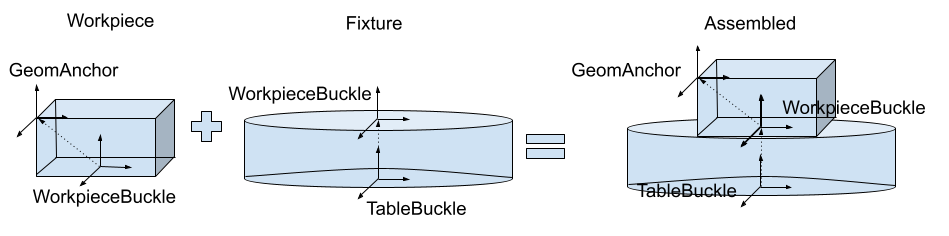

工件與夾具以工件錨點(WorkpieceBuckle)重合完成組裝。

如果沒有設置夾具，則工件將透過工件錨點而機台將透過工作臺錨點組裝機台與工件。

主軸錨點與刀把錨點

刀把與機台皆存在一點為主軸錨點(SpindleBuckle)、刀把與刀頭皆存在一點為刀把錨點(HolderBuckle)，用來組裝刀頭、刀把、機台。

如果沒有設置刀把，則刀頭將透過刀把錨點而機台將透過主軸錨點組裝機台與刀具。
