幾何比對

幾何比對指令 Diff(API) 用於比對工件目標形狀(Target Shape)與仿真後形狀。

Note

指令格式

Diff(<掃描半徑(mm)>);

<掃描半徑>(Detection Radius)是工件目標形狀的表面延伸距離，如果仿真後表面超過該距離，則不計算偏差值。 掃描半徑越大，計算時間越長。

Tip

指令範例

Diff(1);

比對後以顏色呈現過切與留料距離。

比對後工件表面的路徑索引將會失效。

往復斜面干涉比對案例解析

CAM產生的NC碼未必如預期，與使用方式有關，許多參數可以調整，還要靠使用者的經驗與細心，所以需要誤差比對確定CAM產生的NC無誤。

本範例為CAM產生的NC，經過誤差比對發現諸多需修正處。

這些問題若不使用軟體輔助只能在加工結束後發現，對精密製造影響甚鉅。

比對標的

以上下斜坡之幾何做干涉比對測試，切削模擬之刀具為R0.5mm、D12mm之牛鼻刀，切削路徑為往復移動。

比對標的、切削路徑如下：

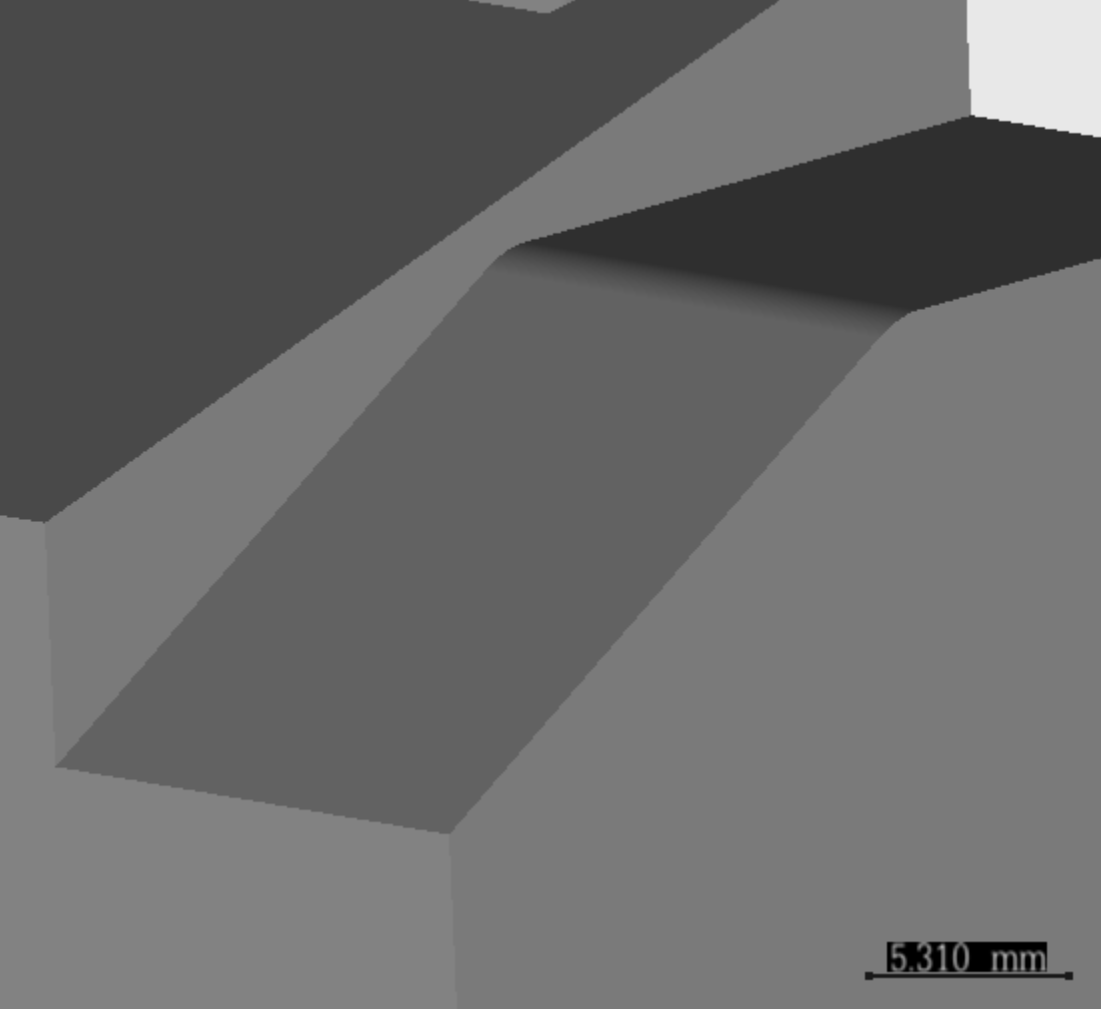

geom_compare_slide_design 比對標的

slide_resolution_0p1_with_path 切削路徑

結果與討論

切削模擬後的干涉比對如下圖。

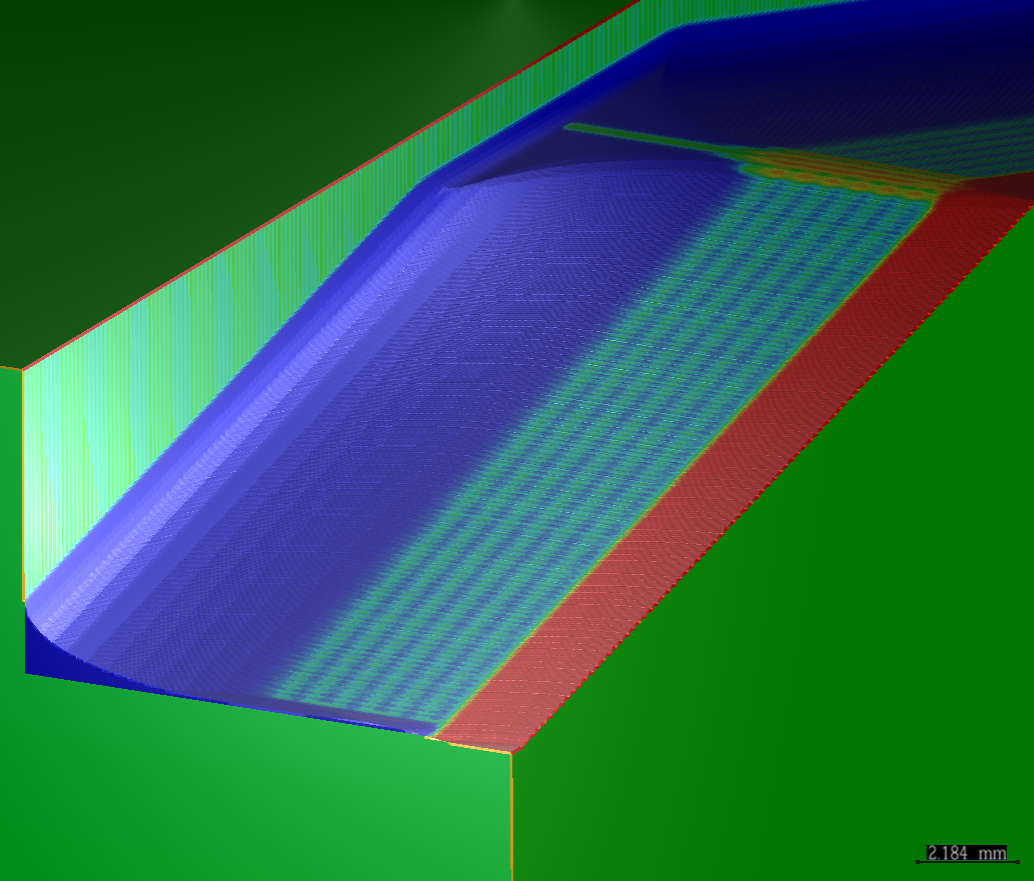

diff_resolution_0p02 切削模擬後的干涉比對。綠色為精準，正紅色為過切超過0.02mm、正藍色為留料超過0.02mm。

  • 目標幾何靠近壁面處為直角，故偵測出留料。
  • 進刀段落往復區域的NC碼Z值不一致，故偵測到過切。
  • 往復邊緣處刀子沒有走出刀具半徑，離工件距離過短，故偵測到留料。
  • 往復路徑中的藍綠斑馬紋為往復間距過大造成的留料。
