動力計實驗SOP

以動力計擷取三方向力量，並計算銑削力係數。

動力計設置拍照

架好實驗設備後，分別用手推XYZ三方向，同時觀察動力計輸出是否正確。

此過程需拍照或攝影，畫面中要同時有動力計輸出及手推。

確保動力計的接線正確、正負號正確，方便追朔實驗現場。

刀具

刀具需採用無圓角端銑刀。刀具參數建議：

• D10
• Flute4
• Helix35

刀具的刃數、螺旋角、前角無特別限制，但須與刀具廠牌型號一併詳實紀錄。

刀具直徑採用10mm是為了怕材料太難切導致斷刀。10mm是以inconel718在此實驗為安全標準設立。

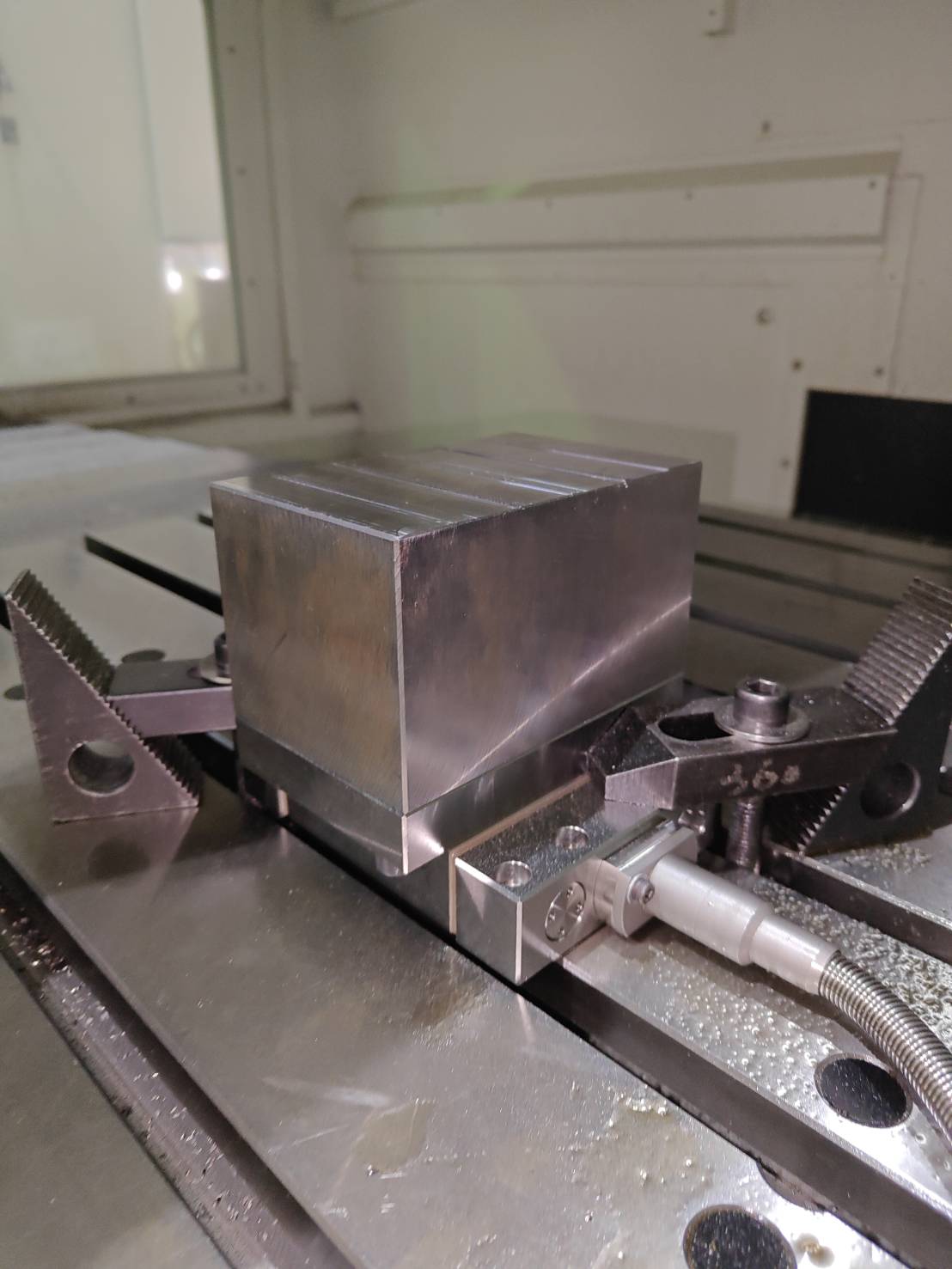

工件/路徑

工件尺寸： 動力計長寬 x 方便夾持高度(50mm)

切深為0.5mm。

路徑分類以關鍵字表示：low、high、through。

low為低轉速、high為高轉速、through為穿越道。 共切8刀，分別為low1、low2、low3、high1、high2、high3、through1、through2。

如果材料有限，使用low2、low3即可完成訓練。

low1故意切在邊緣，是為使through1可以平穩進入切削區域。

high系列的每刃進給與low系列一致，但轉速不同，主要觀察轉速是否會造成力量差異。 如果受限於材料或機台等其他原因，可以優先捨棄high2、high3。

through1、through2的CWE持變，作為驗證使用。

如果材料過硬，可以降低切深進行實驗。

實驗結果

動力計數據需保留。
