資料映射

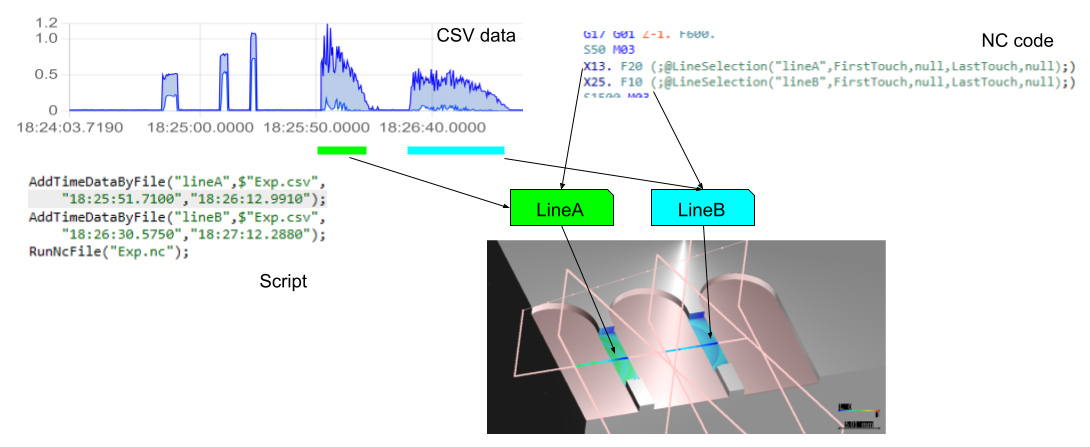

外部資料包含智慧刀把、動力計，可依時間線性映射至指定刀具路徑及加工區域。

映射資料可用於檢視加工狀態、訓練銑削係數、校正銑削係數。

所以資料映射需指定映射之兩部：指定輸入資料、指定NC路徑。

指定輸入資料

Note

指令格式

AddTimeDataByFile(<映射名>, <輸入檔案路徑>, <映射起點時間>, <映射終點時間>);

<映射名>為自訂之標記名稱，對應於指定NC路徑中的映射名。

時間資料格式為<時>:<分>:<秒>.<小數點後秒>；其餘資料格式為實數。

注意映射資料不會因撥放器重置而被清空。可以使用ClearTimeMappingData指令清空。

Note

指令格式

ClearTimeMappingData();

Tip

指令範例

ClearTimeMappingData();
AddTimeDataByFile( "lineA", "Mapping/sensor1.csv", "18:25:51.7100", "18:26:12.9910");
AddTimeDataByFile( "lineB", "Mapping/sensor1.csv", "18:26:30.5750", "18:27:12.2880");
PlayNcFile("NC/file1.nc")

輸入檔案格式為csv，須包含時間資訊，其餘資訊可選擇包含或不包含。

csv檔案需有標題列，欄位標題需用特定指示詞標示。部分欄位指示詞為方便性是多擇一。

時間：
- TimeTag
- Timetag
- Time
- t
動力計：
- X方向力：
  - Fx
  - Workpiece.Fx
- Y方向力：
  - Fy
  - Workpiece.Fy
- Z方向力：
  - Fz
  - Workpiece.Fz
智慧刀把：
- X方向力矩：
  - Mx
  - Spindle.Mx
- Y方向力矩：
  - My
  - Spindle.My
- Z方向力矩：
  - Mz
  - Spindle.Mz
加速規(可選)：
- Ax
- Ay
- Az

欄位可以包含其他外部資訊，如下例之CH1、CH2。

Tip

檔案範例

TimeTag,CH1,CH2,Mx,My,Mz
18:23:54.703,-0.00398,-0.00034,-0.02923,0.10733,0.00409
18:23:54.704,-0.00194,0.00285,0.04155,-0.04457,0.00448
...

指定NC路徑

Note

指令格式

//範圍(多行)資料映射
BeginSelection(<映射名>, <起點映射錨點旗標>, <起點偏置物件>);
EndSelection(<映射名>, <終點映射錨點旗標>, <終點偏置物件>);
//單行資料映射
LineSelection(<映射名>, <起點映射錨點旗標>, <起點偏置物件>, <終點映射錨點旗標>, <終點偏置物件>);

<映射名>為自訂之標記名稱，對應於指定輸入資料中的映射名。

可以使用BeginSelection與EndSelection作範圍(多行)資料映射：
- BeginSelection設置映射起點。
- EndSelection設置映射終點。
或是使用LineSelection作單行資料映射。

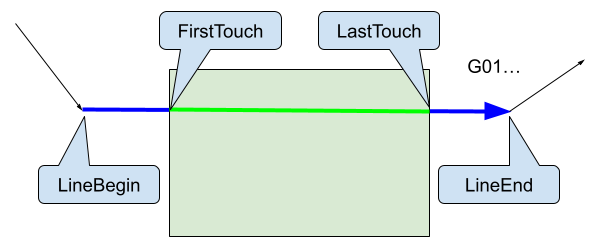

<映射錨點旗標>可以使用：

LineBegin 以該行運動起點為映射錨點。
LineEnd 以該行運動終點為映射錨點。
FirstTouch 以該行第一次接觸工件的位置為映射錨點。
LastTouch 以該行最後接觸工件的位置為映射錨點。

<偏置物件>是相對於錨點的偏移，可以使用：

null 無偏移。
ShiftTime_s 單位秒。正值為往後時間；負值為往前時間。
ShiftDistance_mm 單位mm。正值為往後位移；負值為往前位移。

指定NC路徑命令需在NC碼註解中執行，前置;@符號。

Tip

NC檔案範例

...
G00 G90 X-6. Y10.
G17 G01 Z-1. F600.
S50 M03
X13. F20 ;@LineSelection("lineA", FirstTouch, ShiftTime_s(2), LineEnd, ShiftDistance_mm(-1));
X25. F10 ;@LineSelection("lineB", FirstTouch, null, LastTouch, null);
...

Tip

NC檔案範例2

如果控制器不支援;符號作為註解，如FANUC控制器，則需將其引入註解範圍內。

...
G00 G90 X-6. Y10.
G17 G01 Z-1. F600.
S50 M03
X13. F20 (;@LineSelection("lineA", FirstTouch, ShiftTime_s(2), LineEnd, ShiftDistance_mm(-1));)
X25. F10 (;@LineSelection("lineB", FirstTouch, null, LastTouch, null);)
...
